      雙軸半自動劃片機

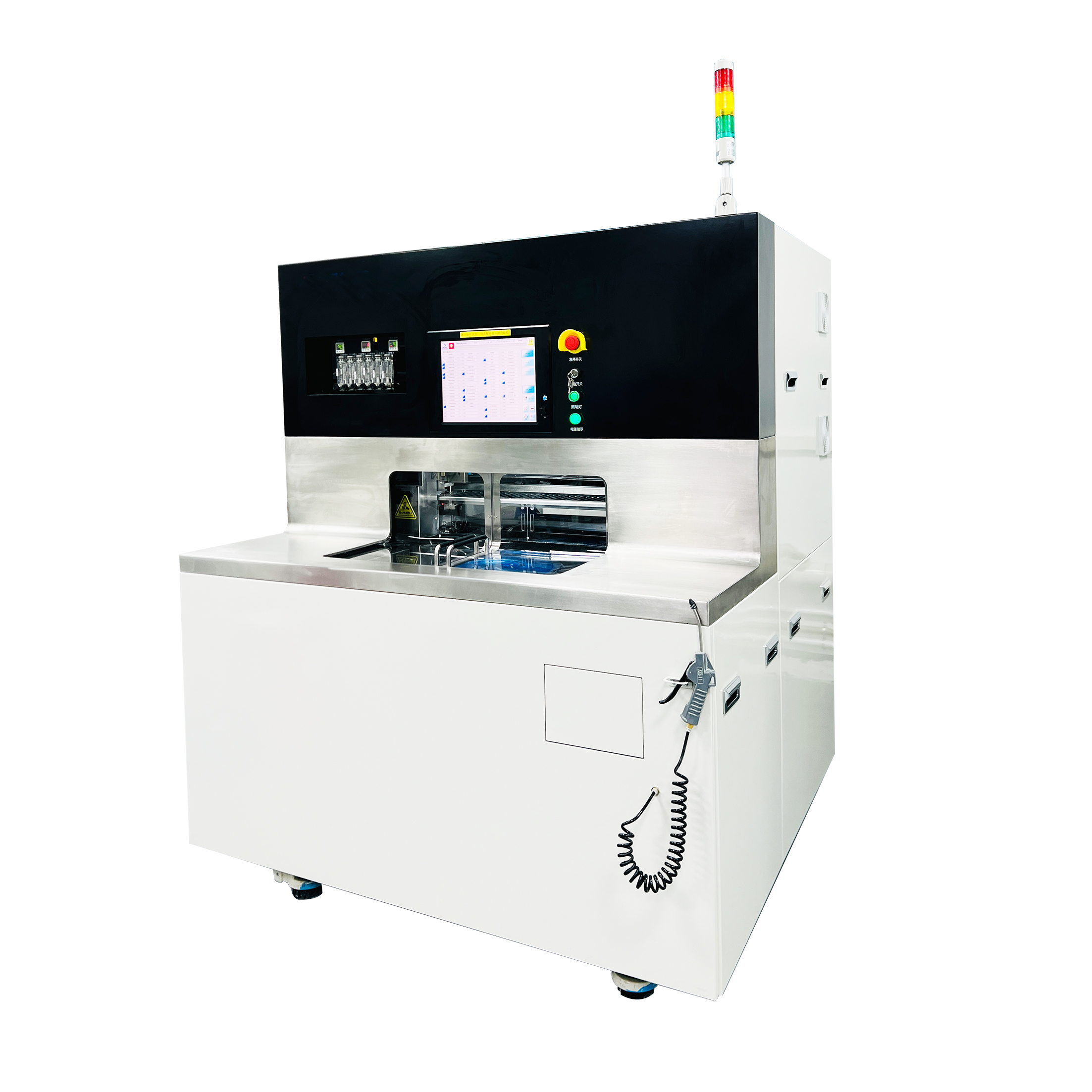

      BT3666A 精密砂輪劃片機

      高效率高精度高性能

      BT3666A 精密砂輪劃片機主要用于半導體晶圓、集成電路、QFN、發光二極管、miniLED、太陽能電池、電子基片等的劃切,適用于包括硅、石英、 氧化鋁、氧化鐵、砷化鎵、鈮酸鋰、藍寶石和玻璃等材料。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉,將晶圓或器件沿切割道方向進行切割或開槽。 機型實現了晶圓從裝片、對準、切割、清洗到卸片的半自動操作。該機型配置了大功率對向式雙主軸,Z1和Z2軸上都配置了NCS和專用顯微鏡,大幅度減少對準和檢查時間,從而降低人工成本、提高生產效率。

      139-2342-9552 獲取定制化方案

      產品詳情產品參數樣品案例

      產品介紹

      應用領域:


      IC、QFN封裝、DFN封裝、BGA封裝、LED基板、光學光電、光通訊等行業

      可切材料:

      硅片、陶瓷、玻璃、氧化鋁、PCB板、氮化鋁、鈮酸鋰、石英等



      BT3666A 精密砂輪劃片機為12英寸半自動動精密劃片機,采用高精密進口主要配件,T軸采用DD馬達,重復精度1μm,穩定性極強,兼容6"-12"材料,雙CCD視覺系統,性能達到業界一流水平


      設備工作流程:

      1.下取物臂將待切割材料從晶片盒中取出,將待切割材料放置到預校準臺進行預校準,再送到工作盤上,進行劃片作業。

      2. 上取物臂從工作盤將切割完成的材料移動到清洗盤上,進行二流體清洗和晶片干燥。

      3 .下取物臂將切割完成的材料放回預校準臺進行預校準,再推回晶片盒中。


      產品參數

      項目

      產品型號

      BT3666A 精密砂輪劃片機


      加工尺寸

      ≤?305mm/□390mm×390mm/定制

      運動方式

      雙軸對向式、半自動

      X軸

      最大速度

      600mm/s

      直線度

      1.5μm全行程

      Y軸

      有效行程

      310mm

      定位精度

      1μm全行程

      分辨率

      0.1μm

       Z軸

      有效行程

      40mm

      單步步盡量

      0.0001mm

      最大刀輪直徑

      60mm或定制

      T軸

      轉動角度范圍

      380

      主軸

      最大轉速

      60000rpm/min

      額定輸出功率

      直流(DC)1.5/1.8/2.4KW

       基礎規格

      電源

      三相AC220V/50Hz

      壓縮空氣

      0.5-0.6Mpa、Max420L/min

      切削水

      0.2-0.3Mpa、Max 12L/min

      排風流量

      10m3/min

      尺寸(mm)

      1500mm(W)×1420mm(D)×1810mm(H)

      重量

      1500kg
