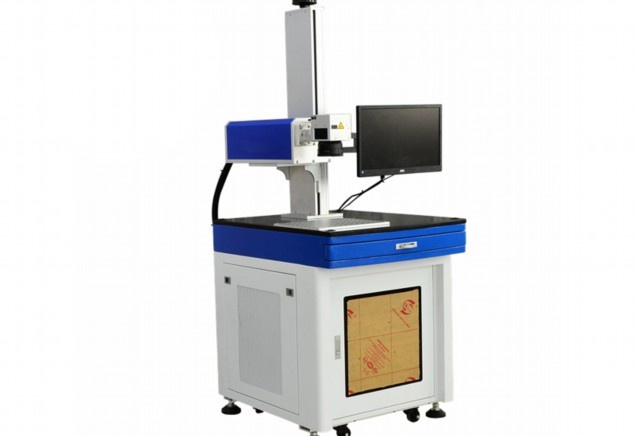

PCB在線激光鐳雕機速度慢如何調快

PCB在線激光鐳雕機激光強度調整指南

一、激光強度調整的重要性

PCB在線激光鐳雕機的激光強度是影響加工質量的核心參數之一。適當?shù)募す鈴姸饶軌虼_保：

– 清晰持久的標記效果

– 不損傷PCB基材

– 保持加工效率

– 延長激光器使用壽命

二、調整前的準備工作

1. 安全防護：佩戴專用激光防護眼鏡，確保工作區域通風良好

2. 設備檢查：

– 確認激光器冷卻系統正常運行

– 檢查光學鏡片清潔度

– 驗證設備接地良好

3. 材料準備：準備測試用PCB樣板（建議使用與實際生產相同材質）

4. 參數記錄表：準備記錄調整前后的各項參數

三、激光強度調整步驟

1. 軟件參數調整

通過設備控制軟件調整激光功率：

– 登錄操作界面，進入”激光參數”設置菜單

– 查找”激光功率”或”Power”選項（通常以百分比表示）

– 初始建議設置為30%-40%，然后逐步調整

– 配套調整參數：

– 頻率：通常20-80kHz

– 填充間距：0.02-0.1mm

– 掃描速度：100-2000mm/s

2. 硬件校準

1. 光路校準：

– 使用校準紙檢查激光光斑質量

– 調整反射鏡使光斑居中且形狀規則

2. 聚焦調整：

– 使用Z軸調節裝置找到最佳焦平面

– 觀察焦平面處激光光斑最小最亮

3. 電流調節（需專業人員操作）：

– 通過激光電源調節電流輸出

– 一般控制在額定值的70%-90%

3. 測試與優化

1. 進行階梯測試：

– 設置5-10個不同功率等級（如30%、40%、50%…）

– 每個等級雕刻測試標記

2. 評估標準：

– 標記清晰度

– 基底損傷情況

– 加工效率

3. 顯微鏡檢查：

– 觀察標記深度（理想深度20-50μm）

– 檢查邊緣整齊度

四、常見問題及解決方案

1. 激光強度不足：

– 檢查激光器壽命（一般20000-30000小時）

– 清潔光學鏡片

– 檢查電源電壓穩定性

2. 激光強度不均勻：

– 重新校準光路

– 檢查振鏡系統

– 更換老化光學元件

3. 過度燒蝕：

– 降低功率5%-10%

– 提高掃描速度

– 調整填充間距

五、日常維護建議

1. 每日：

– 清潔光學窗口

– 檢查冷卻系統

2. 每周：

– 全面光學系統檢查

– 導軌潤滑維護

3. 每月：

– 激光器性能檢測

– 系統參數校準

4. 每季度：

– 專業光路校準

– 激光器輸出檢測

六、注意事項

1. 安全第一：任何時候不得直視激光束

2. 漸進調整：每次調整幅度不超過5%

3. 環境控制：保持溫度20-25℃，濕度40-60%

4. 記錄完整：建立完整的參數調整檔案

5. 專業支持：涉及激光器核心參數調整時聯系廠家

通過以上系統的調整方法，可以確保PCB在線激光鐳雕機工作在最佳狀態，實現高質量、高效率的PCB標記加工。不同品牌型號設備可能存在差異，建議參考具體設備操作手冊并結合實際經驗進行調整。

PCB在線激光鐳雕機參數調整指南

一、設備參數概述

PCB在線激光鐳雕機的參數調整是確保雕刻質量的關鍵環節，主要包括以下幾個核心參數：

1. 激光功率（20-100%可調）

2. 雕刻速度（100-2000mm/s）

3. 頻率（20-100kHz）

4. 填充間距（0.01-0.5mm）

5. 聚焦位置（自動/手動）

6. 雕刻次數（1-5次）

7. 延遲時間（0-500ms）

二、參數調整步驟詳解

1. 激光功率調整

激光功率直接影響雕刻深度和清晰度：

– 低功率（20-40%）：適用于表面淺雕，不損傷銅層

– 中功率（40-70%）：標準PCB字符雕刻常用范圍

– 高功率（70-100%）：用于深度雕刻或特殊材料

調整建議：從50%功率開始測試，根據效果逐步微調，避免功率過高導致基材碳化。

2. 雕刻速度優化

速度與雕刻質量成反比關系：

– 低速（100-300mm/s）：高精度雕刻，線條清晰

– 中速（300-800mm/s）：常規生產速度

– 高速（800-1500mm/s）：快速打標，犧牲部分細節

經驗值：普通PCB字符雕刻推薦400-600mm/s，二維碼等精細圖案建議200-400mm/s。

3. 頻率設置技巧

頻率決定單位時間內的激光脈沖數：

– 低頻（20-40kHz）：能量集中，適合深雕

– 中頻（40-70kHz）：平衡選擇

– 高頻（70-100kHz）：表面精細處理

PCB應用：常規字符雕刻推薦50-60kHz，阻焊層去除建議30-40kHz。

三、高級參數配置

1. 填充間距設置

影響雕刻面的均勻度：

– 精細雕刻：0.01-0.05mm

– 常規雕刻：0.05-0.1mm

– 快速填充：0.1-0.2mm

注意：間距過小會導致加工時間大幅增加，需平衡效率與質量。

2. 聚焦位置校準

聚焦質量決定最小光斑直徑：

1. 使用專用調焦卡測量實際焦點位置

2. 自動聚焦系統需定期校準

3. 不同厚度PCB需相應調整Z軸高度

標準流程：每8小時或更換材料后應重新對焦。

四、參數組合優化策略

1. 常見PCB應用參數組合

| 雕刻類型 | 功率(%) | 速度(mm/s) | 頻率(kHz) | 填充 |

||–|–|-||

| 字符雕刻 | 50-60| 400-600 | 50-60| 0.08|

| 二維碼 | 45-55| 300-400 | 60-70| 0.05|

| 阻焊開窗 | 70-80| 200-300 | 30-40| 0.1 |

2. 參數聯動調整原則

– 功率-速度平衡：提高速度需相應增加功率

– 頻率-填充配合：高頻適合小間距填充

– 多次雕刻技巧：低功率多次雕刻比單次高功率效果更好

五、日常維護與參數保存

1. 參數備份：成功參數組合應命名保存（如”FR4-字符-1.0mm”）

2. 定期校準：每周進行激光能量檢測和光路校準

3. 環境監控：保持工作環境溫度25±3℃，濕度40-60%RH

4. 日志記錄：記錄每次參數調整及效果，建立數據庫

六、常見問題解決方案

1. 雕刻淺淡：

– 檢查激光功率是否衰減

– 確認聚焦位置準確

– 適當降低速度或增加功率

2. 邊緣毛刺：

– 提高頻率（+10-20kHz）

– 檢查光學鏡片清潔度

– 優化吹氣參數

3. 位置偏差：

– 重新校準CCD定位系統

– 檢查傳送帶張力

– 確認PCB固定裝置穩定性

通過系統化的參數調整和持續優化，PCB在線激光鐳雕機可以發揮最佳性能，滿足不同工藝要求。建議建立標準參數庫，并隨材料批次變化進行微調，確保穩定生產質量。

PCB在線激光鐳雕機速度調整指南

一、激光鐳雕機速度調節的重要性

PCB在線激光鐳雕機的加工速度直接影響生產效率和加工質量。適當?shù)乃俣日{(diào)節可以：

1. 確保雕刻精度和清晰度

2. 延長設備使用壽命

3. 優化生產效率

4. 減少材料損傷風險

5. 適應不同材質PCB板的加工需求

二、速度調節前的準備工作

1. 設備檢查：

– 確認激光器工作狀態正常

– 檢查光學系統清潔度

– 確保冷卻系統運行良好

– 檢查導軌和傳動系統潤滑情況

2. 材料確認：

– PCB板材質類型(FR-4、鋁基板等)

– 銅箔厚度

– 表面處理工藝(噴錫、沉金等)

3. 參數記錄：

– 記錄當前速度設置

– 記錄相關功率、頻率參數

– 準備測試樣品

三、速度調節的具體步驟

1. 軟件參數調整

1. 打開激光雕刻控制軟件

2. 進入”參數設置”或”加工參數”界面

3. 查找”雕刻速度”或”Scan Speed”選項

4. 輸入目標速度值(單位通常為mm/s)

5. 保存參數設置

2. 硬件配合調整

1. 激光功率匹配：

– 速度提高時適當增加功率

– 速度降低時相應減少功率

– 保持能量密度恒定

2. 頻率調整：

– 高速雕刻時提高脈沖頻率

– 精細雕刻時降低頻率

3. 光斑大小調節：

– 通過擴束鏡調整光斑直徑

– 大光斑適合高速粗加工

– 小光斑適合低速精加工

3. 測試驗證

1. 在廢料板上進行測試雕刻

2. 檢查以下項目：

– 線條清晰度

– 邊緣毛刺情況

– 雕刻深度一致性

– 加工區域熱影響程度

3. 根據測試結果微調參數

四、不同應用場景的速度參考

1. PCB標記雕刻：

– 常規速度：300-800mm/s

– 精細二維碼：200-400mm/s

– 批量生產：500-1200mm/s

2. 銅層切割：

– 1oz銅箔：100-300mm/s

– 2oz銅箔：50-150mm/s

3. 阻焊層去除：

– 綠色油墨：400-800mm/s

– 黑色油墨：300-600mm/s

五、速度優化技巧

1. 分層加工法：

– 第一層高速粗加工

– 第二層低速精修

2. 區域差異化速度：

– 文字區域低速

– 空白區域高速跨越

3. 拐角速度補償：

– 自動降低拐角處速度

– 保持拐角加工質量

4. 加速度優化：

– 調整運動系統加速度

– 減少啟停時間

六、常見問題及解決方案

1. 雕刻不清晰：

– 原因：速度過快

– 解決方案：降低10-20%速度或增加功率

2. 材料燒焦：

– 原因：速度過慢

– 解決方案：提高速度或降低功率

3. 邊緣毛刺：

– 原因：速度與頻率不匹配

– 解決方案：調整頻率或優化吹氣參數

4. 深淺不一：

– 原因：速度波動

– 解決方案：檢查傳動系統或降低加速度

七、安全注意事項

1. 速度調整應在設備停止狀態下進行

2. 每次調整幅度不宜超過20%

3. 高速運行時密切監控設備狀態

4. 定期保養運動部件確保速度穩定性

5. 做好參數變更記錄

八、長期維護建議

1. 每月檢查導軌和絲杠磨損情況

2. 每季度校準激光光路

3. 定期備份優化后的參數設置

4. 建立不同材料的速度參數庫

5. 跟蹤設備軟件更新中的速度優化功能

通過以上方法，可以系統性地調整和優化PCB在線激光鐳雕機的加工速度，實現效率與質量的平衡。實際應用中需結合具體設備型號和加工要求進行微調，建議保留詳細的參數調整記錄，便于后續工藝優化和經驗積累。
