光纖激光焊接機光路調整方法

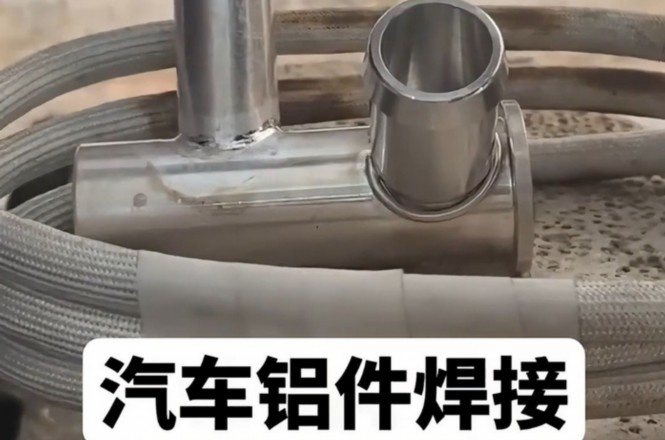

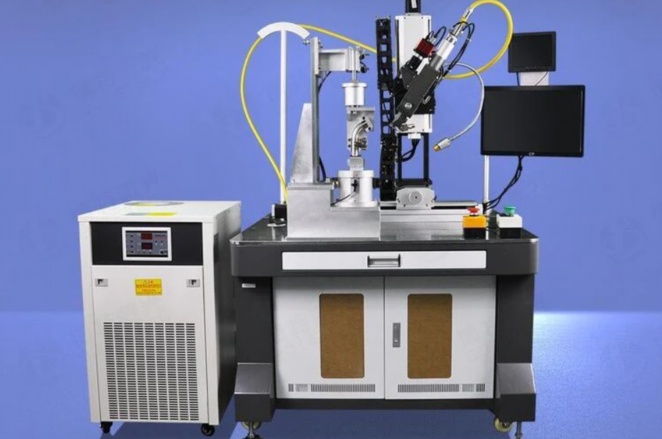

光纖激光焊接機是一種高效、精密的焊接設備，廣泛應用于汽車制造、航空航天、電子工業等領域。其核心在于激光光路的精確調整，以確保激光束能夠準確聚焦到工件上，實現高質量的焊接效果。光路調整不當可能導致能量損失、焊接缺陷或設備損壞。因此，掌握正確的光路調整方法至關重要。

本文將詳細介紹光纖激光焊接機的光路調整步驟、注意事項，并提供常見問題解答。

一、光路調整前的準備工作

在開始調整光路前，需進行充分的準備工作，確保安全和效率：

1.安全措施：佩戴激光防護眼鏡，穿戴防護服，確保工作區域無易燃易爆物品。關閉設備電源，并懸掛“禁止操作”警示牌。

2.設備檢查：檢查光纖激光器、傳輸光纖、聚焦鏡片和噴嘴是否完好無損，清潔鏡片表面，避免灰塵或油污影響光路。

3.工具準備：準備紅外觀察卡、光斑分析儀、千分尺、螺絲刀、水平儀等工具，用于輔助調整和測量。

4.環境要求：確保工作環境清潔、無振動，溫度控制在20-25℃，濕度低于60%，以減少環境因素對光路的影響。

二、光路調整步驟

光路調整主要包括激光束的對中、聚焦和校準，具體步驟如下：

1.初步對中調整

-打開設備電源，啟動激光器，使用低功率（如10-20W）進行測試，避免高功率損壞部件。

-將紅外觀察卡放置在激光輸出口附近，觀察激光束的位置。調整激光器輸出端的調節螺絲，使激光束居中于輸出口中心。使用千分尺測量光束偏移，確保誤差小于0.1mm。

-檢查傳輸光纖的連接，確保光纖端面清潔且連接牢固，避免光束散射。

2.聚焦鏡調整

-安裝聚焦鏡片，使用水平儀確保鏡片水平。通過調節聚焦鏡的固定螺絲，使激光束垂直通過鏡片中心。

-使用光斑分析儀或熱敏紙在焦點位置檢測光斑形狀和大小。調整聚焦鏡的Z軸（上下移動），使光斑直徑最小（通常為0.1-0.3mm），這表示光束已聚焦到最佳位置。

-記錄焦點位置，并使用千分尺校準焦距，確保與設備參數一致。

3.光束路徑校準

-在焊接頭上安裝校準工具（如十字靶標），移動焊接頭到不同位置，觀察激光束是否始終對準靶心。如有偏差，調整反射鏡或導軌螺絲，使光束路徑保持直線。

-使用光功率計測量光束能量分布，確保能量均勻，無熱點或暗區。調整光路中的光學元件，優化能量傳輸效率。

4.最終測試與優化

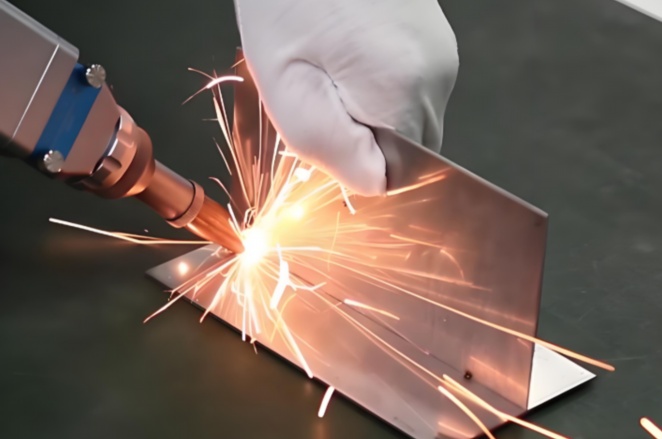

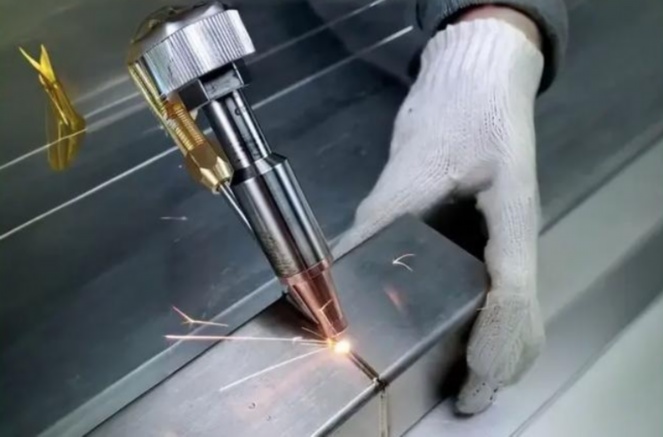

-進行實際焊接測試，選擇典型工件（如薄鋼板），設置合適的焊接參數（功率、速度、氣體流量）。觀察焊縫質量，如出現熔深不足或過燒，微調光路聚焦位置。

-使用高速攝像機或傳感器監測焊接過程，分析光斑穩定性和能量一致性。根據測試結果，反復調整光路，直至達到理想焊接效果。

三、注意事項

-定期維護：每工作200小時需清潔光學元件，檢查光路對齊情況，防止灰塵積累導致能量衰減。

-避免手動觸摸：光學鏡片易受污染，調整時使用專用工具，避免直接接觸。

-參數匹配：光路調整需與焊接參數（如功率、頻率）協同優化，確保整體性能。

-專業培訓：操作人員應接受專業培訓，熟悉設備手冊，避免誤操作。

四、常見問題及解決方法

-問題1：激光束偏移：可能是鏡片松動或振動導致，需重新緊固螺絲并檢查環境穩定性。

-問題2：能量不均勻：清潔或更換污染鏡片，檢查光纖連接是否完好。

-問題3：聚焦不準：使用光斑分析儀重新校準焦距，確保聚焦鏡位置正確。

通過以上步驟，可以有效調整光纖激光焊接機的光路，提升焊接精度和效率。定期維護和記錄調整數據，有助于長期穩定運行。

FAQ（常見問題解答）

1.問：光路調整的頻率應該是多少？

答：建議每工作200小時或每月進行一次常規檢查，如果設備頻繁移動或環境振動較大，需增加調整頻率。日常使用前可進行快速視覺檢查，確保光路無明顯偏移。

2.問：調整光路時，為什么必須使用低功率激光？

答：使用低功率（如10-20W）可以避免高能量激光損壞光學元件或造成安全事故。低功率模式下，光束可見性較高，便于觀察和調整，同時減少熱效應對光路的影響。

3.問：光路調整后，焊接效果仍不理想，可能是什么原因？

答：可能原因包括：光學鏡片污染、光纖老化、焊接參數不匹配或環境干擾。建議先清潔鏡片，檢查光纖損耗，并重新優化焊接參數。如果問題持續，請聯系專業技術人員檢修。

4.問：如何判斷聚焦鏡是否需要更換？

答：如果聚焦鏡出現劃痕、涂層脫落或清潔后仍有點狀污染，且光斑形狀不規則、能量下降，則需更換。通常，聚焦鏡使用壽命為1-2年，具體取決于使用頻率和維護情況。

5.問：在調整光路時，有哪些常見的錯誤需要避免？

答：常見錯誤包括：直接用手觸摸光學鏡片、使用高功率激光測試、忽略環境振動影響，以及未記錄調整數據。這些錯誤可能導致污染、設備損壞或調整不準確，應嚴格遵守操作規程。

通過掌握上述方法和FAQ，用戶可以更高效地維護和操作光纖激光焊接機，確保長期穩定運行。如果有更多疑問，請參考設備手冊或咨詢制造商支持。
